Kolbenring/Liner-Tribometer (Plint TE47)

Original Kolbenringe / Liner testen

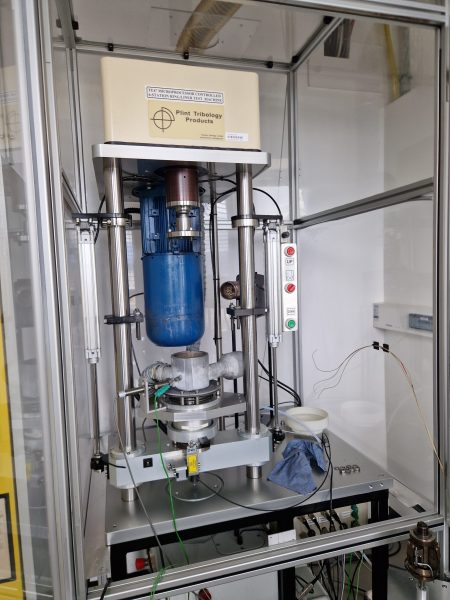

20250915_092820
TE47

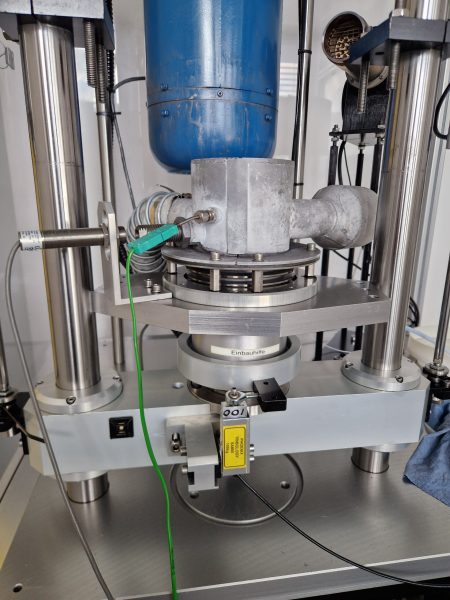

20250915_092815
Prüfeinheit

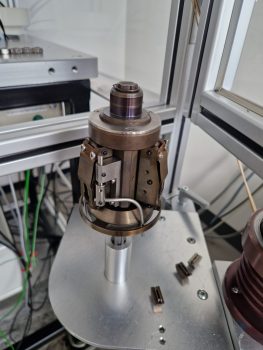

20250915_092825
3-Platz Kolbenring-Einheit

Das Dreistationen-Tribometer TE 47 dient der Untersuchung und Simulation von Reibungs- und Verschleißvorgängen unter kontinuierlicher oder oszillierender Beanspruchung.

Mit dem 3-Platz Kolbenring-Adapter können Original-Kolbenringsegmente in Original-Linern untersucht werden (allerdings in rotatorischer Bewegung). Daneben kann das Tribometer aber auch als „normales“ Rotationstribometer verwendet werden. Aktuell laufen Planungen, das Tribomter für  Untersuchungen bei bis zu 1000°C zu ertüchtigen um Hochleistungswerkstoffe (Keramiken, HT-Legierungen) unter anwednungsnahen Bedingunegn prüfen zu können.

Die für das tribologische Verhalten entscheidenden Faktoren wie Reibpartner, Oberflächenrauheit, Normalkraft, Gleitgeschwindigkeit, Temperatur, Gleitweg, Flächenpressung, Zwischenstoff sowie Umgebungsmedium können an diesem Prüfstand in weiten Grenzen variiert und kontrolliert werden.
Unter Zuhilfenahme geeigneter Adapter können nahezu alle Prüfkörpergeometrien eingesetzt werden. Daneben sind auch Versuche mit Originalbauteilen möglich, wie z. B. an Wälzlagern oder Ventilen.
Die Steuerung des Prüfstandes erfolgt über das sequenzprogrammierbare System COMPEND 2000. Die Prüfabläufe werden anhand von Soll-, Rampen- und Alarmwerten gesteuert. Die während der Versuche erfassten Messdaten werden im CSV-Format gespeichert und können anschließend zur weiteren Auswertung und Verarbeitung verwendet werden.

Normalkraft:

Drehzahl:

Oszillation:

Temperatur:

Bewegungsform:

Messgrößen:

500 N / Kolbenringsegment, pneumatisch

20 bis 2000 rpm

+/-10° bei 25 Hz bis +/-45° bei 8 Hz

RT bis 250°C

Kontinuierlich rotierend oder oszillierend

Normalkraft, Reibmoment, 4 Temperaturen

Norm- und Standardprüfungen

  • Charakterisierung des Reibungs- und Verschleißverhaltens von Werkstoffen und Beschichtungen
  • Tests von Kolbenring/Liner

Mögliche Probengeometrien
